真空斷路器管的型號不同的真空滅弧室按用途、參數、開斷容量可分為斷路器用真空滅弧室、負荷開關用真空滅弧室、接觸器用真空滅弧室、重合器用真空滅弧室和分段器用真空滅弧室。其結構形式均由氣密絕緣外殼、導電回路、屏蔽系統、波紋管等部分組成。

真空滅弧室的基本結構

（1）氣密絕緣系統：由玻殼（或陶瓷殼）及動、定端蓋板、不銹鋼波紋管組成氣密絕緣系數，起氣密絕緣作用。

（2）導電回路：主要由一對觸頭（電極），動、定觸頭做，動、定導電桿組成，起接通與斷開回路的作用。

（3）屏蔽系統：該部分通常由環繞觸頭四周的金屬屏蔽筒構成，主要作用是防止觸頭在燃弧過程中產生的大量金屬蒸汽和液滴噴濺、污染絕緣外殼的內壁，造成管內絕緣強度下降。其次還可以改善管內電場分布，并吸收電弧能量，冷凝電弧生成物，提高真空滅弧室開斷電流的能力。

（4）波紋管：波紋管是由厚度為0.1~0.2mm的不銹鋼制成的薄壁元件，是真空滅弧室的一個重要的結構零件，它使動觸頭在真空狀態下運動成為可能，是保證真空滅弧室機械壽命的重要零件。真空滅弧室在安裝、調整及使用過程中，應避免波紋管受過量的壓縮，過量的拉開，以確保波紋管的使用壽命。

真空開關管的真空處理是通過專門的抽氣方式進行的，真空度一般達到1.33×10^-3~1.33×10^-7Pa。

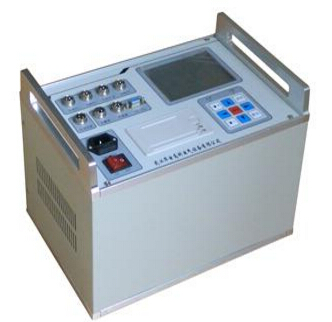

斷路器動作特性分析儀
