變壓器正常運行時，其鐵芯需要有一點接地，但不能有兩點或多點接地。這是因?yàn)殍F芯在額定激磁電壓下，鐵芯兩端片間有電位差存在，當鐵芯其他金屬構件有兩點或兩點上接地時，則接地點間就會形成閉合回路，造成環流，環流值有時可高達數十安。該電流會引起局部過熱，導致絕緣油分解，產生可燃性氣體，還可能使接地片熔斷，或燒壞鐵芯，導致鐵芯電位懸浮，產生放電，使變壓器不能繼續運行，這是不允許的。因此，鐵芯必須一點接地。

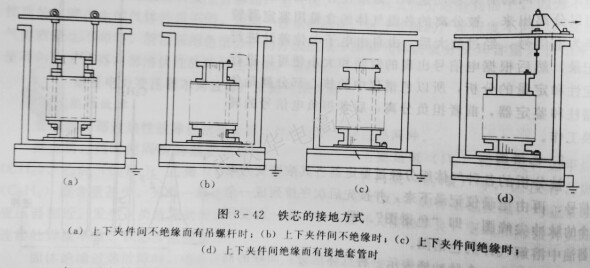

電力變壓器試驗鐵芯接地測定鐵芯接地方式，為了確保鐵芯一點接地，對鐵芯間無油道的變壓器，其鐵芯的接地方式如圖3-42所示的4種方式。

（1）當上下夾件間有拉桿或拉板且不絕緣時，接地銅片鏈接到上夾件上，再由上夾件經吊螺桿接地，如圖3-42（a）所示。

（2）上下夾件間不絕緣，接地銅片從下夾件經地腳螺絲接地，如圖3-42（b）所示。

（3）當上下夾件間絕緣時，在上下鐵軛的對稱位置上各插一接地銅片鏈接夾件，由上夾件經鐵芯片至下夾件再接地，如圖3-42（c）所示。要求接地片位置對稱的目的，是為了避免鐵芯兩點接地。

（4）當采用接地套管時，鐵芯經接地片至上夾件與接地套管鏈接接地，如圖3-42（d）所示。
