變頻諧振試驗方法是運用串聯諧振的原理，用于交流耐壓試驗，適用于大容量、高電壓的電容性試驗，如對發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。

     隨著中國工業的不斷發展對串聯諧振耐壓試驗室利用電抗器的電感與被試品電容實現串聯諧振，這已經成為高電壓試驗的新的方向和潮流。串聯諧振有調感式和調頻式兩種：調感式采用可調節鐵心氣息的電抗器，通過調節電感量，使回路處于工頻諧振狀態，其缺點是噪音大，機械結構復雜，設備笨重，搬運困難。但是新型的串聯諧振耐壓試驗其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸，調頻式采用固定電感電抗器，通過調節勵磁電源的頻率使其與試驗回路的固有頻率相同，串、并聯回路達到諧振狀態，從而在試品上產生高電壓或相對的大電流，達到試驗對試品耐壓試驗的目的，其特點是試驗設備體積小，重量輕，品質因素高，使用方便得到廣泛應用。

     特高壓變壓器無局放變頻諧振試驗裝置，三相交流電源接入變頻電源，變頻電源輸出接到勵磁變壓器的低壓端，勵磁變壓器的高壓端接并聯補償電抗器，并聯補償電抗器、分壓器與試品(即特高壓變壓器)低壓端三者并聯，勵磁變壓器高壓尾端、并聯補償電抗器尾端和試品的低壓尾端、鐵芯、高壓尾端均接地，試品低壓首端、高壓首端和鐵芯尾端均接入檢測阻抗輸入端，檢測阻抗接地端均接地，檢測阻抗輸出端均接入局部放電測試儀。本實用新型試驗不受平衡測量法、不平衡測量法的限制，系統局放干擾小于10pC。

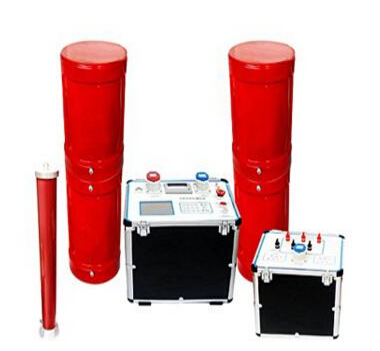

     武漢華電高科BPXZ-H系列變頻諧振試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用于35KV及其以下各類電纜的耐壓試驗。專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。BPXZ-H系列變頻諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

有關變頻諧振試驗信息咨詢、技術資料等歡迎致電：027-87771780 或
