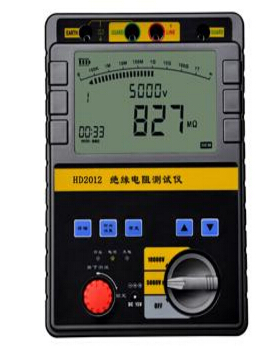

武漢華電高科生產的HD2012高壓絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭，有多種電壓輸出選擇HD2011(250V/500V/2500V/5000V)、HD2012 (5000V/10000V)，測量電阻量程范圍可達0～400GΩ。容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。那么如何進行電動機的絕緣電阻絕緣的強度測量？武漢華電高科技術人員為你解答。

     如何檢查測量電動機的絕緣強度：

     1、一般用兆歐表測量電動機的絕緣電阻值，要測量每兩相繞組和每相繞組與機殼之間的絕緣電阻值，以判斷電動機的絕緣性能好壞。

     2、使用兆歐表測量絕緣電阻時，通常對500伏以下電壓的電動機用500伏兆歐表測量；對500~1000伏電壓的電動機用1000伏兆歐表測量；對1000伏以上電壓的電動機用2500伏兆歐表測量。

     3、電動機在熱狀態(750C)條件下，一般中小型低壓電動機的絕緣電阻值應不小于0.5兆歐，高壓電動機每千伏工作電壓定子的絕緣電阻值應不小于1兆歐，每個伏工作電壓繞線式轉子繞組的絕緣電阻值，最低不得小于0.5兆歐；電動機二次回路絕緣電阻不應小于1兆歐。

     電動機絕緣電阻測量步驟如下：

     1、將電動機接線盒內6個端頭的聯片拆開。

     2、把兆歐放平，先不接線，搖動兆歐表，表針應指向“∞”處，再將表上有“L”(線路)和“E”(接地)的兩接線柱用帶線的試夾短接，慢慢搖動手柄，表針應指向“0”處。

     3、測量電動機三相繞組之間的電阻。將兩測試夾分別接到任意兩相繞組的任一端頭上，平放搖表，以每分鐘120轉的勻速搖動兆歐表一分鐘后，讀取表針穩定的指示值。

     4、用同樣方法，依次測量每相繞相與機殼的絕緣電阻值。但應注意，表上標有“E”。

---
