問：電廠設備廠用110V直流系統接地出現故障如何解決？

故障現象：

廠用6kV、PC、MCC系統及重要負荷控制回路基本采用直流110V，每段直流屏母線上均裝設絕緣監察選線裝置，當發生直流系統接地故障時，絕緣監察選線裝置能準確檢測出故障回路并在上位機報警。

答：處理方法：正常時，測量直流110V系統正對地為+55V左右、負對地為-55V左右，當發生接地故障時，故障相對地電壓為0，先確認出是正接地還是負接地。在沒有專用儀器確認接地負荷的情況下，只能通過依次斷開負荷直流控制回路開關的方法來進行確認，直至接地相電壓恢復為止。

發生此類故障常有以下幾種情況：

1）、經常操作的開關，機械部分與直流電纜摩擦，導致絕緣破壞。

2）、直流電纜接線虛、脫落，導致接地。

3）、就地控制箱內直流回路有進水的可能（如潛水泵的液位控制回路）。

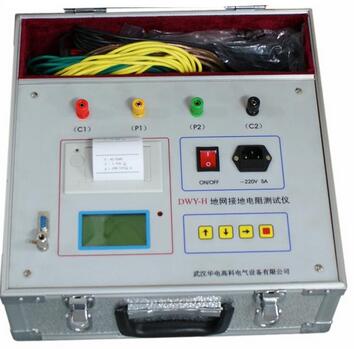

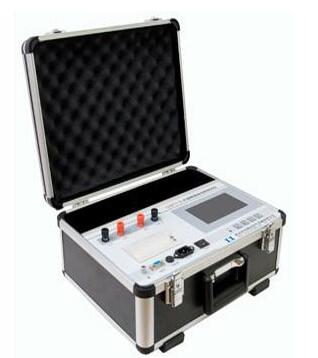

DWY-H大型地網接地電阻測試儀是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）的多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

 地網接地電阻測試儀特點：

1.測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻之差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。

2.抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。20V工頻干擾電壓帶來的誤差僅為0.002Ω。

3.精度高。可用來測量接地阻抗很小的大型地網。

4.功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。

5.可測量現場干擾，方便用戶估計測量誤差。

6.具備斷線報警功能，避免了錯誤測量。

---
