使用電纜故障測試儀的測試方法

您的位置:首頁 >> 服務支持 >> 技術文章

  使用電纜故障測試儀的測試方法?故障測試一般分為下幾個步驟:

  首先摸清故障電纜的基本情況:用搖表及萬用表測量故障電纜的絕緣電阻,并用低壓脈沖測量電纜的全長、是否有斷線、短路等。

  第二、根據故障的具體情況確定合適的測試方式,測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻(開路)故障,采用低壓脈沖法測試,其它的故障采用沖閃法或直閃法。

  第三、探測故障點附近電纜埋設的路徑及深度。

  最后確定故障點的準確位置。

  測試前將電纜始端和終端頭的所有連線斷開。

  測試系統的面板上有“輸入振幅”和“位移”兩個旋紐,分別用來調整下次采樣的輸入信號幅度和波形的上下位置。

  電纜故障測試儀測試方法 1、低壓脈沖方式

  低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。

  儀器連接如右圖。

  將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況,也可以把輸入線加在兩個相線上測試。

  ●測速度

  對于有些電纜,電波傳播的速度未知,必須通過測試來確定。我們只要知道電纜的全長,就可以通過測試計算出該電纜中電波傳播的速度。

  在“測試方法”菜單選擇“測速度”,根據電纜的長度選擇“0.2μS”或“2μS”,一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵,配合調整“位移”和“幅度”旋紐,使信號的幅度和基線處于便于觀察的位置。

  移動游標至低壓脈沖的下降沿后按“定位”,再移動游標至反射信號的前沿,屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近,可按“擴展”鍵將波形擴展后再計算。

  ●測故障

  在“測試方式”菜單選擇“測故障”,并選擇適當的脈沖寬度,按“采樣”后屏幕即顯示故障波形。

  開路故障的反射信號與發送脈沖極性相同,短路故障的反射信號與發送脈沖極性相反。

  注:由于測電纜全長時的接線及波形與測開路故障時完全相同,所以程序中未單獨列出測全長菜單。

  低壓脈沖測試開路故障(電纜全長)和短路故障的波形如下。

  2、沖閃方式

  沖閃方式用于測試高阻泄漏性故障,大部分電纜故障都可以使用沖閃方式測試。通常采用接線簡單、人身和設備均非常安全的電流取樣法。

  沖閃電流取樣方式的接線如下:

  將球間隙調整合適(一般為距離1-2mm),然后按“采樣”鍵,旋轉操作箱上的調壓器升壓到高壓放電打火,直到電腦屏幕上顯示下面的波形。

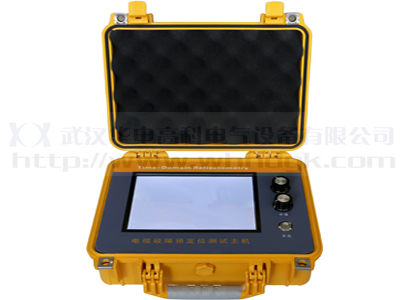

電纜故障預定位測試主機
